Schalldämpfer in RLT-Anlagen: Mehr als nur ein Bauteil zur Geräuschminderung

In modernen raumlufttechnischen Anlagen geht es nicht nur um Volumenstrom, Energieeffizienz und Luftqualität – auch die akustische Qualität spielt eine zentrale Rolle. Denn was nützt perfekte Luft, wenn der Geräuschpegel den Komfort in Innenräumen stört?

Lesezeit
2 Minuten

Diesen Artikel teilen

Akustische Grundlagen – was ist eigentlich „Schall“?

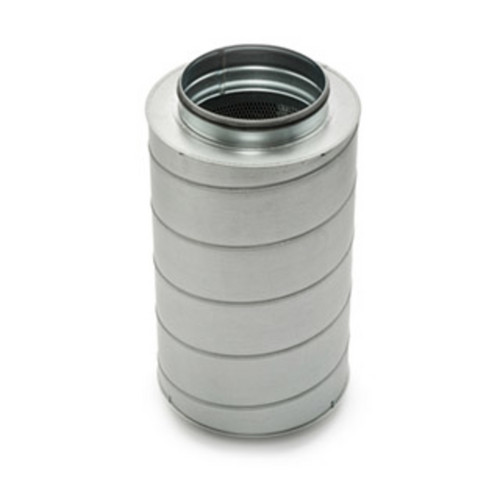

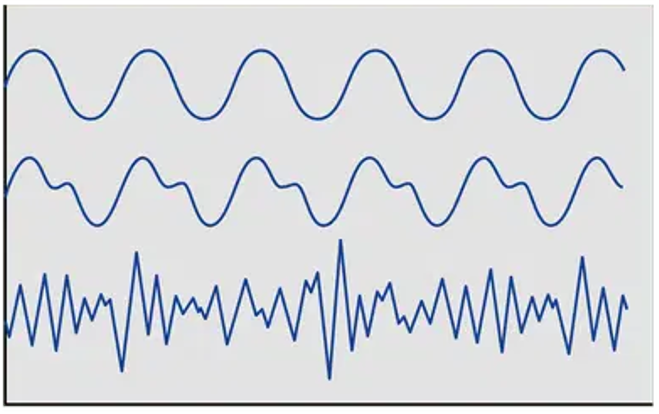

Schall ist eine mechanische Schwingung – konkret: Druckschwankungen in der Luft, die sich als Luftschall fortpflanzen. Die wahrnehmbare Lautstärke hängt von zwei Parametern ab:

Schalldruckpegel (Lp, gemessen in dB) – beschreibt die Druckschwankung am Messpunkt (z. B. im Raum)
Schallleistungspegel (Lw, gemessen in dB) – beschreibt die abgestrahlte Schallenergie der Quelle unabhängig von der Umgebung

Wichtig: Der Schallleistungspegel ist die Basisgröße für die Auslegung von Schalldämpfern – denn dieser bleibt konstant, unabhängig von Raum, Position oder Entfernung.

Schalldämpfung ≠ Schalldämmung

Schalldämmung = Reduzierung des Körperschallübertragung z.B. bauliche Trennung / Blockierung
Schalldämpfung = gezielte Reduktion des Luftschalls durch Absorption (z. B. Kulissen oder Dämmkerne)

In der RLT-Technik dominiert das Thema Schalldämpfung, insbesondere zur Kontrolle der durch die Luft transportierten Geräusche.

Wie funktioniert die Schalldämpferauslegung?

Die korrekte Dimensionierung erfolgt auf Basis mehrerer Parameter:

1. Schallleistungspegel der Quelle

Der Lw-Wert des Ventilators oder Volumenstromreglers bildet die Basis.

2. Ziel-Schalldruckpegel im Raum

Hierzu werden Raumdämpfung, Einbausituation, Entfernungen und die gewünschte maximale Lautstärke (z. B. 35 dB(A) in Büros) berücksichtigt.

3. Einfügungsdämpfung [dB] des Schalldämpfers

Die Einfügungsdämpfung beschreibt, wie viel der Schalldämpfer in definierten Frequenzbändern (meist Oktavbänder 63–8000 Hz) reduziert.

4. Hydraulische Anforderungen

Gemäß VDI 3803-1 und gängiger Praxis:

Druckverlust < 80 Pa
Strömungsgeräusch mind. 10 dB unter der Einfügungsdämpfung
Spaltgeschwindigkeit < 12 m/s (zur Reduzierung von Strömungsrauschen)

Berechnungsbeispiel: Dimensionierung eines KSD

Ziel:
Schallreduzierung eines Ventilators von Lw = 70 dB(A) auf einen Raum-Schalldruckpegel von Lp = 35 dB(A) in einem Büro.

Gegeben:

Luftmenge: 1500 m³/h
Frequenzdominanz: mittlere Frequenzen (250–1000 Hz)
Entfernung zur Schallquelle: 5 m
Raumdämpfung: 15 dB
Geplanter Schalldämpfer: KSD-K mit Länge 900 mm

Berechnung:

Benötigte Einfügungsdämpfung:
70−15−35=20 dB(A)

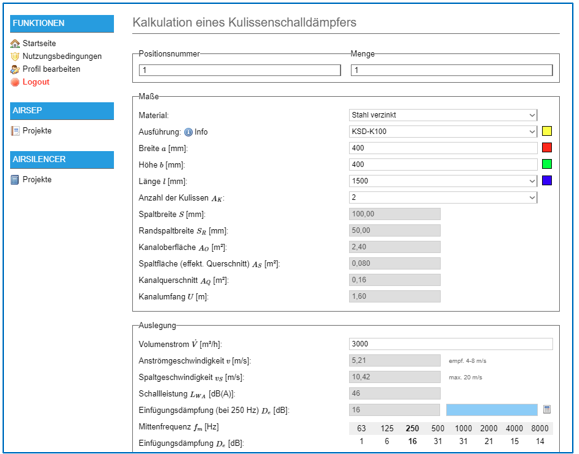

Einfügungsdämpfung des KSD-K (laut airSilencer-Tool):
- 250 Hz: 18 dB
- 500 Hz: 22 dB
- 1000 Hz: 25 dB
  → Mittelwert: 27,30 dB

Fazit: Der gewählte Schalldämpfer erfüllt die akustischen Anforderungen.

Druckverlust (lt. VDI 3803-1):
- Querschnitt: 500 x 300 mm
- Spaltgeschwindigkeit: ~8 m/s
- Druckverlust: ca. 55 Pa
  → ebenfalls innerhalb der Normvorgaben
