Ansaug- und Ausblasbögen

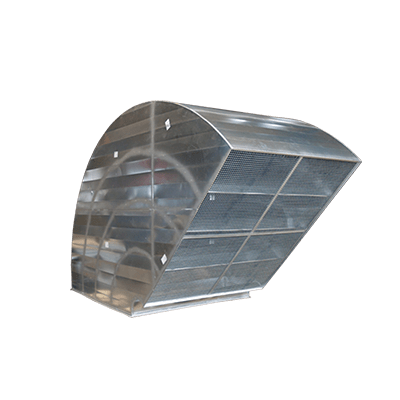

Ausblasbögen und Ansaugbögen sind individuell gefertigt. Für Frischluftansaugung oder Fortluftausblasung sind unsere Bögen einseitig oder doppelseitig erhältlich.

Sie haben Fragen?

Produktbeschreibung: Ansaug- und Ausblasbögen

Ansaugbögen/Ausblasbögen und Ansaugwinkelstücke/Ausblaswinkelstücke aus verzinktem Stahlblech sind geeignet für den Einsatz in raumlufttechnischen Anlagen, für Luft ohne aggressive Dämpfe oder verschleißfördernde Feststoffe. Hauptsächliches Einsatzgebiet ist die Außenluftansaugung. Die Eintrittsgeschwindigkeit sollte bei max. 5 m/s liegen.

Betriebstemperatur: min./max. der geförderten Luft -15 °C bis +80 °C

Luftdichtheit: Luftdichtheitsklasse C nach DIN EN 1507, wasserdicht und wetterfest nachgedichtet

Wichtige Hinweise:
Ein Ansaugbogen/ Ausblasbogen oder ein Ansaugwinkelstück/Ausblaswinkelstück garantiert keinen 100% Schutz gegen eindringende Feuchtigkeit. Je nach Wind- und Witterungsverhältnissen ist ein Durchlassen von Feuchtigkeit möglich. Bei Temperaturen unter 0 °C oder hoher Luftfeuchtigkeit ist eine Vereisung möglich.

Eigenschaften

Ausführung: allgemeine Ausführung der Ansaugbögen und Ausblasbögen nach DIN EN 1505, gefalzt

Betriebstemperatur: min./max. der geförderten Luft -15 °C bis +80 °C

Luftdichtheit: Luftdichtheitsklasse C nach DIN EN 1507, wasserdicht und wetterfest nachgedichtet

Druckbeständigkeit:

Druckbereich +1.000/-500 Pa
Druckbereich +2.000/-750 Pa

Material

Material: verzinktes Stahlblech, Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D, Zinkauflage 140 bis 275 g/m²

Oberfläche: unbehandelt, nach DIN EN 10346 kann das Aussehen der Zinkoberfläche des Ansaugbogens und Ausblasbogens variieren und durch Oxidation dunkler werden

Kantenlängen

Kantenlängen:

kleinste Kantenlänge 150 mm
größte Kantenlänge 1.500 mm

Innenradien

kleinster Innenradius 100 mm

Technisches Datenblatt

Ansaugbogen-Ausblasbogen Stahlblech verzinkt gefalzt

Bestellformular

Ausblasbogen

Die wichtigsten Fragen & Antworten auf einen Blick.

Sie haben weitere Fragen? Dann kontaktieren Sie uns gerne.

Was ist der Unterschied zwischen einem Ansaugbogen und einem Ansaugstutzen?

Der Ansaugbogen leitet die Luft durch seine gebogene Form seitlich ein bzw. aus, während der Ansaugstutzen die Luft senkrecht nach oben führt. Durch die Bogenform bieten Ansaug- und Ausblasbögen einen besseren Schutz vor Schlagregen als gerade Stutzen. Welche Variante sich besser eignet, hängt von der Einbausituation und den örtlichen Witterungsbedingungen ab.

Wie hoch darf die Luftgeschwindigkeit bei einem Ansaugbogen oder Ausblasbogen sein?

Die Eintritts- bzw. Austrittsgeschwindigkeit sollte maximal 5 m/s betragen. Wird dieser Wert überschritten, steigt das Risiko, dass Feuchtigkeit, Schnee oder Fremdkörper ins Kanalsystem gelangen. Bei der Auslegung Ihrer RLT-Anlage sollten Sie diesen Grenzwert daher unbedingt berücksichtigen.

Sind Ansaug- und Ausblasbögen wasserdicht?

Ansaug- und Ausblasbögen sind wetterfest nachgedichtet und bieten durch ihre Form einen guten Schutz vor eindringender Feuchtigkeit. Eine hundertprozentige Dichtheit lässt sich jedoch je nach Wind- und Witterungsverhältnissen nicht garantieren. Bei starkem Schlagregen oder Wind kann in Ausnahmefällen etwas Feuchtigkeit eindringen.

Aus welchem Material werden Ansaug- und Ausblasbögen gefertigt?

Die Bögen bestehen standardmäßig aus verzinktem Stahlblech und sind für den Einsatz in raumlufttechnischen Anlagen mit unbelasteter Luft geeignet – also ohne aggressive Dämpfe oder verschleißfördernde Feststoffe. Die Oberfläche der verzinkten Variante kann durch natürliche Oxidation im Lauf der Zeit dunkler werden – dies ist normal und beeinträchtigt die Funktion nicht.

Kann es an einem Ansaugbogen zu Vereisung kommen?

Bei Temperaturen unter 0 °C in Kombination mit hoher Luftfeuchtigkeit ist eine Vereisung möglich, insbesondere am Vogelschutzgitter. Dies ist ein bauartbedingtes Phänomen, das bei entsprechenden Wetterlagen bei nahezu allen Ansaug- und Ausblasbauteilen auftreten kann. Eine regelmäßige Sichtkontrolle in der kalten Jahreszeit wird empfohlen.

Nach welcher Norm werden Ansaug- und Ausblasbögen gefertigt und wie werden sie montiert?

Ansaug- und Ausblasbögen von airleben werden in Anlehnung an DIN EN 1505 gefalzt gefertigt und erreichen die Luftdichtheitsklasse C nach DIN EN 1507. Die Montage erfolgt über einen an die örtlichen Gegebenheiten angepassten Fußpunkt, meist auf einem Dachsockel. Da jeder Bogen individuell gefertigt wird, lassen sich Nennweite und Anschluss exakt auf Ihr Projekt abstimmen.
