Dachdurchführungen aus verzinktem Stahlblech

Dachdurchführungen ermöglichen die sichere und dichte Durchführung von Luftleitungen durch Dachkonstruktionen – egal ob Flachdach oder Schrägdach. Sie sind ein zentrales Bauteil jeder raumlufttechnischen (RLT) Anlage, da sie die Gebäudehülle an der Durchdringungsstelle witterungsbeständig verschließen und gleichzeitig eine stabile Verbindung zum Luftkanalsystem herstellen.

Sie haben Fragen?

Produktbeschreibung: Dachdurchführung

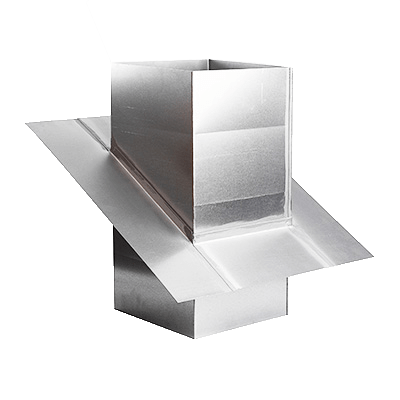

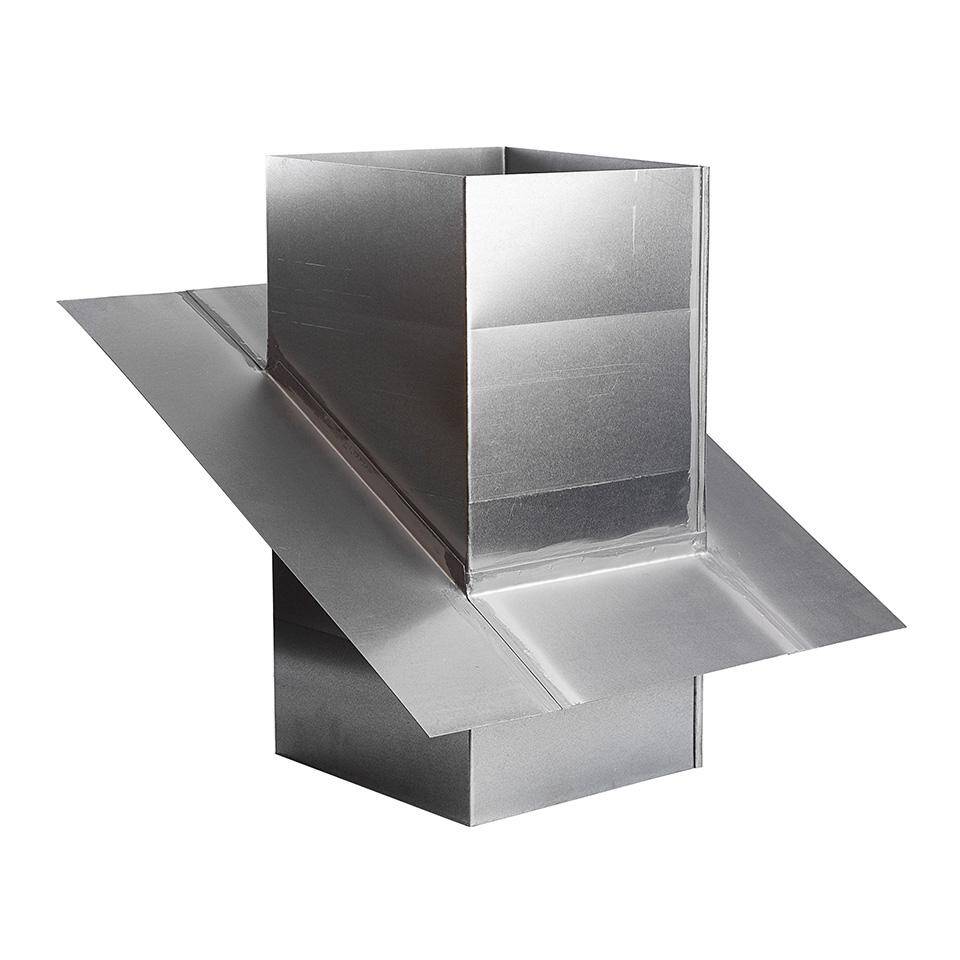

Unsere Dachdurchführungen bestehen aus verzinktem Stahlblech (Güte nach DIN EN 10346) mit einem umlaufend angebauten Auflageblech. Dieses Auflageblech dient der bauseitigen Befestigung und Eindichtung an der Dachhaut. Gefertigt nach DIN EN 1505, sind die Dachdurchführungen rund oder eckig, gefalzt und wetterfest verkittet erhältlich – wahlweise als:

Flachdach- oder Schrägdachausführung
einwandige oder doppelwandige Variante
runde oder eckige Querschnittsform

Die Verbindung mit dem Luftkanalprofil ist direkt möglich, sodass sich die Dachdurchführung nahtlos in bestehende Kanalsysteme integrieren lässt.

Individuelle Fertigung nach Maß

Da jede Dachkonstruktion unterschiedliche Anforderungen an Neigung, Querschnitt und Anschlussmaße stellt, fertigen wir Dachdurchführungen individuell – auch in Sondermaßen. So erhalten Sie eine passgenaue Lösung für Ihr Projekt, ganz gleich ob Neubau oder Sanierung.

Produktvarianten

DDEA / DDRA – außen isoliert
DDEAT / DDRAT – außen isoliert, mit Topplatte
DDE / DDR – Standardausführung
DDED / DDRD – doppelwandig
DDEDT / DDRDT – doppelwandig, mit Topplatte
DDEI / DDRI – innen isoliert
DDEIT / DDRIT – innen isoliert, mit Topplatte
DDET / DDRT – Standardausführung mit Topplatte

Eigenschaften

Ausführung:

allgemeine Ausführung nach DIN EN 1505, gefalzt
umlaufendes Auflageblech an Dachdurchführung angebaut, wetterfest verkittet
Verbindung mit Luftkanalprofil möglich
als Flach- oder Schrägdachausführung

Material

Material: verzinktes Stahlblech, Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D, Zinkauflage 140 bis 275 g/m²

Oberfläche: unbehandelt, nach DIN EN 10346 kann das Aussehen der Zinkoberfläche der Dachdurchführung variieren und durch Oxidation dunkler werden

Technisches Datenblatt

Dachdurchführung DDE (Standardausführung eckig)

Dachdurchführung DDED (doppelwandig eckig)

Dachdurchführung DDEI (innen isoliert eckig)

Dachdurchführung DDR (Standardausführung rund)

Dachdurchführung DDRD (doppelwandig rund)

Dachdurchführung DDRI (innen isoliert rund)

Flach-Schrägdachsockel

Bestellformular

Dachdurchführung DDEA DDRA (außen isoliert)

Dachdurchführung DDEAT DDRAT (außen isoliert, mit Topplatte)

Dachdurchführung DDE DDR (Standardausführung)

Dachdurchführung DDED DDRD (doppelwandig)

Dachdurchführung DDEDT DDRDT (doppelwandig, mit Topplatte)

Dachdurchführung DDEI DDRI (innen isoliert)

Dachdurchführung DDEIT DDRIT (innen isoliert, mit Topplatte)

Dachdurchführung DDET DDRT (Standardausführung, mit Topplatte)

Dachsockel

Regenkragen

Die wichtigsten Fragen & Antworten auf einen Blick.

Sie haben weitere Fragen? Dann kontaktieren Sie uns gerne.

Für welche Dachformen eignen sich Dachdurchführungen von airleben?

Unsere Dachdurchführungen sind sowohl für Flachdächer als auch für Schrägdächer erhältlich. Die Ausführung wird passend zur jeweiligen Dachneigung und -konstruktion gefertigt, sodass eine dichte und stabile Durchführung der Luftleitung gewährleistet ist.

Wie wird eine Dachdurchführung abgedichtet und wer übernimmt das?

Die Dachdurchführung selbst besitzt ein umlaufendes Auflageblech, das die Grundlage für die Abdichtung bildet. Die eigentliche Eindichtung an die Dachhaut bzw. Dachbahn erfolgt bauseits durch den Dachdecker oder das ausführende Gewerk vor Ort, meist im Zusammenspiel mit dem Lüftungsbauer.

Einwandig oder doppelwandig – welche Ausführung ist die richtige?

Das hängt von den Anforderungen an Wärmedämmung und Kondensatschutz ab. Doppelwandige Dachdurchführungen bieten zusätzliche Isolierung und reduzieren das Risiko von Kondenswasserbildung an der Innenseite, was besonders bei gedämmten Dächern und größeren Temperaturunterschieden relevant ist. Einwandige Varianten kommen zum Einsatz, wenn keine erhöhten Dämmanforderungen bestehen.

Welche Größe bzw. Nennweite benötige ich?

Die passende Größe richtet sich nach dem Durchmesser bzw. Querschnitt der anzuschließenden Luftleitung. Da unsere Dachdurchführungen individuell gefertigt werden, stimmen wir Maße und Anschlussgeometrie exakt auf Ihre Luftleitung und Ihre Dachkonstruktion ab – auch in Sondermaßen.

Welches Material wird verwendet und welchen Normen entsprechen die Dachdurchführungen?

Standardmäßig fertigen wir aus verzinktem Stahlblech nach DIN EN 10346. Die Ausführung erfolgt allgemein nach DIN EN 1505, gefalzt und wetterfest verkittet.

Was ist der Unterschied zwischen Dachdurchführung, Dachsockel und Regenkragen?

Die Dachdurchführung stellt die eigentliche dichte Verbindung der Luftleitung durch die Dachhaut her. Ein Dachsockel dient als erhöhte Aufstandsfläche für Dachbauteile wie Hauben oder Ventilatoren, während ein Regenkragen zusätzlich vor eindringendem Regenwasser an der Durchführung schützt. Je nach Anwendungsfall lassen sich diese Komponenten kombinieren.
