Lamellenhauben verzinktem Stahlblech, Aluminium oder Edelstahl

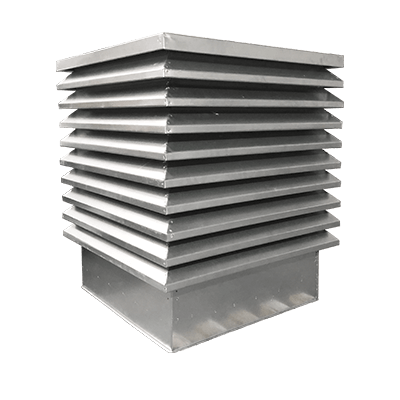

Lamellenhauben sind quadratische Dachaufbauten für die Fort- und Außenluftführung von RLT-Anlagen. Lamellenhauben finden an den Stellen Verwendung, an denen es notwendig ist, das Produktdesign dem architektonischen Charakter des Gebäudes anzupassen.

Sie haben Fragen?

Produktbeschreibung: Lamellenhauben

Lamellenhauben aus verzinktem Stahlblech, Aluminium oder Edelstahl sind geeignet für den Einsatz in raumlufttechnischen Anlagen, für Luft ohne aggressive Dämpfe oder verschleißfördernde Feststoffe. Durch ihre schräg angeordneten Lamellen fügen sie sich unauffällig in die Dacharchitektur ein und eignen sich deshalb besonders für Gebäude, bei denen Optik und Funktion gleichermaßen gefragt sind – etwa bei Büro-, Gewerbe- oder Verwaltungsbauten.
Lamellenhauben sind für Außen- und Fortluft geeignet. Hauptsächliches Einsatzgebiet ist die Fortluftabführung. Die Geschwindigkeit im freien Querschnitt (Lamellen) sollte bei max. 2 m/s liegen.

Wir fertigen Lamellenhauben individuell nach Ihren Anforderungen: in verzinktem Stahlblech, Aluminium oder Edelstahl, mit objektspezifisch angepasster Lamellenanzahl und -abstand für einen strömungsgünstigen, energieeffizienten Betrieb.

Betriebstemperatur: min./max. der geförderten Luft -15 C° bis +80 C°

Luftdichtheit: Luftdichtheitsklasse C nach DIN EN 1507, wasserdicht und wetterfest nachgedichtet oder geschweißte Ausführung

Wichtige Hinweise:
Eine Lamellenhaube garantiert keinen 100 % Schutz gegen eindringende Feuchtigkeit. Je nach Wind- und Witterungsverhältnissen ist ein Durchlassen von Feuchtigkeit möglich. Bei Temperaturen unter Null Grad oder hoher Luftfeuchtigkeit ist eine Vereisung der Lamellenhaube möglich.

Eigenschaften

Ausführung: allgemeine Ausführung der Lamellenhaube nach DIN EN 1505

Betriebstemperatur: min./max. der geförderten Luft -15 C° bis +80 C°

Luftdichtheit: Luftdichtheitsklasse C nach DIN EN 1507, wasserdicht und wetterfest nachgedichtet

Druckbeständigkeit: Druckbereich +2.000/-750 Pa

Material

Material:

verzinktes Stahlblech, Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D, Zinkauflage 140 bis 275 g/m²
Aluminium AIMg3

Oberfläche:

verzinktes Stahlblech: unbehandelt, nach DIN EN 10346 kann das Aussehen der Zinkoberfläche der Lamellenhaube variieren und durch Oxidation dunkler werden
Aluminium: unbehandelt, das Aussehen der Oberfläche der Lamellenhaube kann variieren und durch Oxidation dunkler werden

Kantenlängen

Kantenlänge:

kleinste Kantenlänge 300 mm
größte Kantenlänge 1.500 mm

Technisches Datenblatt

Dachaufsatz WSG

Lamellenhaube LH flach

Lamellenhaube verzinkt

Bestellformular

Dachaufsatz AF-V

Lamellenhaube eckig

Die wichtigsten Fragen & Antworten auf einen Blick.

Sie haben weitere Fragen? Dann kontaktieren Sie uns gerne.

Wofür wird eine Lamellenhaube verwendet?

Lamellenhauben dienen der Fort- und Außenluftführung von raumlufttechnischen (RLT-) Anlagen. Ihr Haupteinsatzgebiet ist die Fortluftabführung, sie eignen sich aber ebenso für die Außenluftabsaugung - etwa auf Flachdächern von Büro-, Gewerbe- oder Verwaltungsgebäuden.

Worin unterscheidet sich eine Lamellenhaube von einer Deflektorhaube?

Deflektorhauben sind die meistgenutzte Lösung für Fortluft mit vertikalem Luftaustritt, Entwässerungsrinne und Ablaufrohr. Lamellenhauben kommen bevorzugt zum Einsatz, wo das Design optisch an die Architektur des Gebäudes angepasst werden soll - sie fügen sich durch ihre schräg angeordneten Lamellen unauffälliger in die Dachlandschaft ein.

Aus welchen Materialien werden Lamellenhauben gefertigt?

Wir fertigen Lamellenhauben aus verzinktem Stahlblech, Aluminium oder Edelstahl. Die Wahl des Materials richtet sich nach den Anforderungen an Korrosionsschutz, Optik und Umgebungsbedingungen am Einsatzort.

Sind Lamellenhauben wasserdicht?

Lamellenhauben sind wasserdicht und wetterfest nachgedichtet oder in geschweißter Ausführung erhältlich. Ein hundertprozentiger Schutz gegen eindringende Feuchtigkeit lässt sich konstruktionsbedingt jedoch nicht garantieren - je nach Wind- und Witterungsverhältnissen kann in geringem Maße Feuchtigkeit durchdringen. Bei Temperaturen unter 0 °C oder hoher Luftfeuchtigkeit ist zudem eine Vereisung der Lamellen möglich.

Können Lamellenhauben individuell angefertigt werden?

Ja. Wir passen Anzahl und Abstand der Lamellen objektspezifisch an, um einen strömungsgünstigen und effizienten Betrieb sicherzustellen. Auch Abmessungen und Materialstärke richten sich nach den Anforderungen Ihres Projekts.

Welche Luftgeschwindigkeit ist bei einer Lamellenhaube zulässig?

Die Geschwindigkeit im freien Querschnitt der Lamellen sollte 2 m/s nicht überschreiten. Dieser Wert ist bei der Dimensionierung der Anlage zu berücksichtigen, um Strömungsgeräusche und Druckverluste gering zu halten.
