Wickelfalzrohr / Spiralfalzrohr

Wickelfalzrohr und Rohrformteile aus verzinktem Stahlblech oder Edelstahl V2A. Allgemeine Ausführung des Spiralfalzrohrs nach DIN EN 1506. Luftdichtheitsklasse D nach DIN EN 12237.

Sie haben Fragen?

Produktbeschreibung: Wickelfalzrohr / Spiralfalzrohr

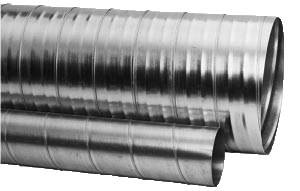

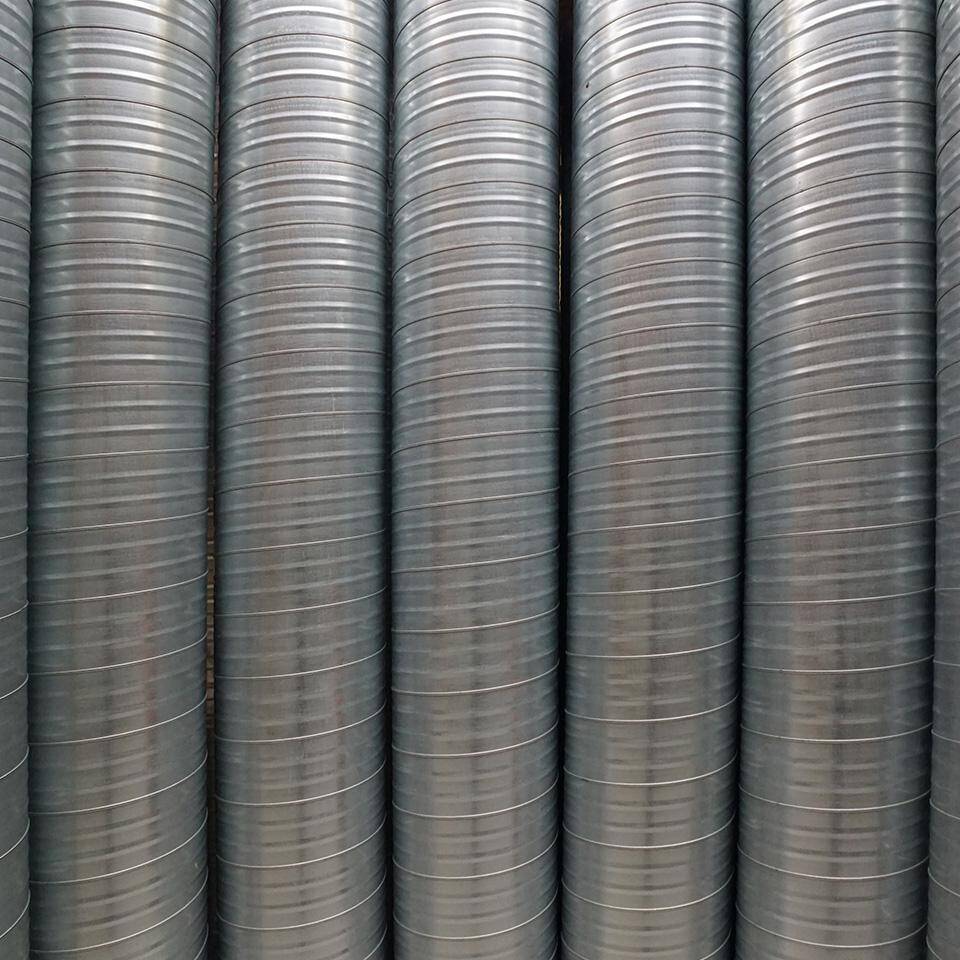

Das Wickelfalzrohr – auch als Spiralfalzrohr bekannt – ist das Standardelement für runde Luftleitungen in raumlufttechnischen Anlagen. Bei airleben fertigen wir Wickelfalzrohre und passende Rohrformteile aus verzinktem Stahlblech oder Edelstahl V2A – wahlweise für Temperaturbereiche bis +80 °C bzw. bis +300 °C.

Alle Rohre entsprechen der allgemeinen Ausführung nach DIN EN 1506 und erfüllen die Luftdichtheitsklasse D gemäß DIN EN 12237. Die Fertigung erfolgt mit Außenfalz und Verformungssperre für eine dauerhaft sichere Verbindung.

Ob Standardlängen für den schnellen Einsatz oder Sondermaße für Ihr Projekt: Wir beraten Sie technisch und liefern passgenaue Lösungen für Gewerbe, Industrie und Wohnungsbau.

Eigenschaften

Ausführung: allgemeine Ausführung des Wickelfalzrohrs nach DIN EN 1506, gefalzt

Luftdichtheit: Luftdichtheitsklasse D nach DIN EN 12237

Betriebstemperatur:

verzinktes Stahlblech: min./max. der geförderten Luft -15 C° bis + 80 C°
Edelstahl V2A: min./max. der geförderten Luft -15 C° bis + 300 C°
Edelstahl V2A Formteile: min./max. der geförderten Luft -15 C° bis + 80 C°

Druckbeständigkeit: Grenzwert des statischen Druckes +2.000 Pa/ -750 Pa

Material

Material:

verzinktes Stahlblech: Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D, Zinkauflage 140 bis 275 g/m², Pressstelle abweichend in angemessener Tiefziehqualität
Edelstahl V2A: V2A.14301

Oberfläche:

verzinktes Stahlblech: unbehandelt. Nach DIN EN 10346 kann das Aussehen der Zinkoberfläche des Spiralfalzrohrs variieren und durch Oxidation dunkler werden
Edelstahl V2A: unbehandelt. Oberflächengüte IIIc matt (DIN EN 10088/2 -2B), mit selbstklebender Folie zwischen den Falzen

Nennweiten

Kantenlängen:

kleinste Kantenlänge 150 mm
größte Kantenlänge 2.000 mm

Standardlängen: Standard-Luftkanallänge 1.420 mm

Innenradien:

kleinster Innenradius 100 mm, schräg als 45° Diagonale ausgeführt
kleinste gerade Verlängerung 40 mm für Schweißkantung
kleinste gerade Verlängerung bei Bogenkanälen / Winkelstücken 40 mm für Schweißkantung

Technische Datenblätter

Wickelfalzrohr V2A-VA-SR

Wickelfalzrohr verzinkt-SREN

Wickelfalzrohr verzinkt-SREND

Bestellformular

Wickelfalzrohr und Formteile rund

Technisches Infoblatt

Montageempfehlung runde Luftleitung

Zertifikat

Hygiene-Konformitätsprüfung | Luftkanal rund - Wickelfalzrohr

Die wichtigsten Fragen & Antworten auf einen Blick.

Sie haben weitere Fragen? Dann kontaktieren Sie uns gerne.

Was ist ein Wickelfalzrohr und wofür wird es eingesetzt?

Ein Wickelfalzrohr, auch Spiralfalzrohr genannt, ist ein rundes Lüftungsrohr, das aus einem spiralförmig gewickelten Blechband mit Außenfalz gefertigt wird. Es kommt in raumlufttechnischen Anlagen zum Einsatz, für Luft ohne aggressive Dämpfe oder verschleißfördernde Feststoffe, und ist durch seine runde Form besonders strömungsgünstig und platzsparend in der Montage.

Aus welchen Materialien wird das Wickelfalzrohr gefertigt?

Das Wickelfalzrohr ist in verzinktem Stahlblech oder Edelstahl V2A erhältlich. Das verzinkte Stahlblech entspricht der Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D mit einer Zinkauflage von 140 bis 275 g/m², der Edelstahl der Werkstoffnummer 1.4301. Welches Material am besten geeignet ist, hängt vom Einsatzbereich sowie den Anforderungen an Temperaturbeständigkeit, Korrosionsschutz und Hygiene ab.

Nach welcher Norm ist das Wickelfalzrohr gefertigt und was bedeutet Luftdichtheitsklasse D?

Die allgemeine Ausführung erfolgt nach DIN EN 1506, die Luftdichtheit ist nach DIN EN 12237 in Klasse D zertifiziert – der höchsten Dichtheitsklasse der Norm. Sie steht für die geringste zulässige Leckluftrate und wird eingesetzt, wo besonders hohe Anforderungen an Energieeffizienz, Dichtheit oder Hygiene bestehen. Erreicht wird die Dichtheit durch den Außenfalz mit integrierter Verformungssperre.

Für welchen Temperatur- und Druckbereich ist das Wickelfalzrohr ausgelegt?

Die zulässige Betriebstemperatur der geförderten Luft liegt bei verzinktem Stahlblech zwischen -15 °C und +80 °C. Edelstahl V2A ist bis +300 °C einsetzbar, Formteile aus V2A bis +80 °C. Der Grenzwert des statischen Drucks liegt bei +2.000 Pa / -750 Pa.

Welche Nennweiten und Standardlängen sind erhältlich?

Die Kantenlängen bzw. Nennweiten reichen von 150 mm bis 2.000 mm, die Standard-Rohrlänge beträgt 1.420 mm. Bögen sind mit einem kleinsten Innenradius von 100 mm ausgeführt, schräg als 45°-Diagonale. Sonderlängen und -maße sind auf Anfrage möglich.

Wo finde ich technische Datenblätter, Bestellformulare und Zertifikate – und kann ich online bestellen?

Alle technischen Datenblätter je nach Material und Ausführung, das Bestellformular für Wickelfalzrohr und Formteile, das Montage-Infoblatt sowie die Hygiene-Konformitätsprüfung stehen direkt auf dieser Produktseite zum Download bereit. Über den Online-Shop airleben24.de können Sie das Spiralfalzrohr zudem auslegen und bestellen; das Angebot richtet sich ausschließlich an Gewerbetreibende.
