Kulissenschalldämpfer
aus verzinktem Stahl oder Kunststoff

Kulissenschalldämpfer aus verzinktem Stahl, Edelstahl V2A oder Kunststoff für den Einbau in raumlufttechnischen Anlagen

Sie haben Fragen?

Produktbeschreibung: Kulissenschalldämpfer

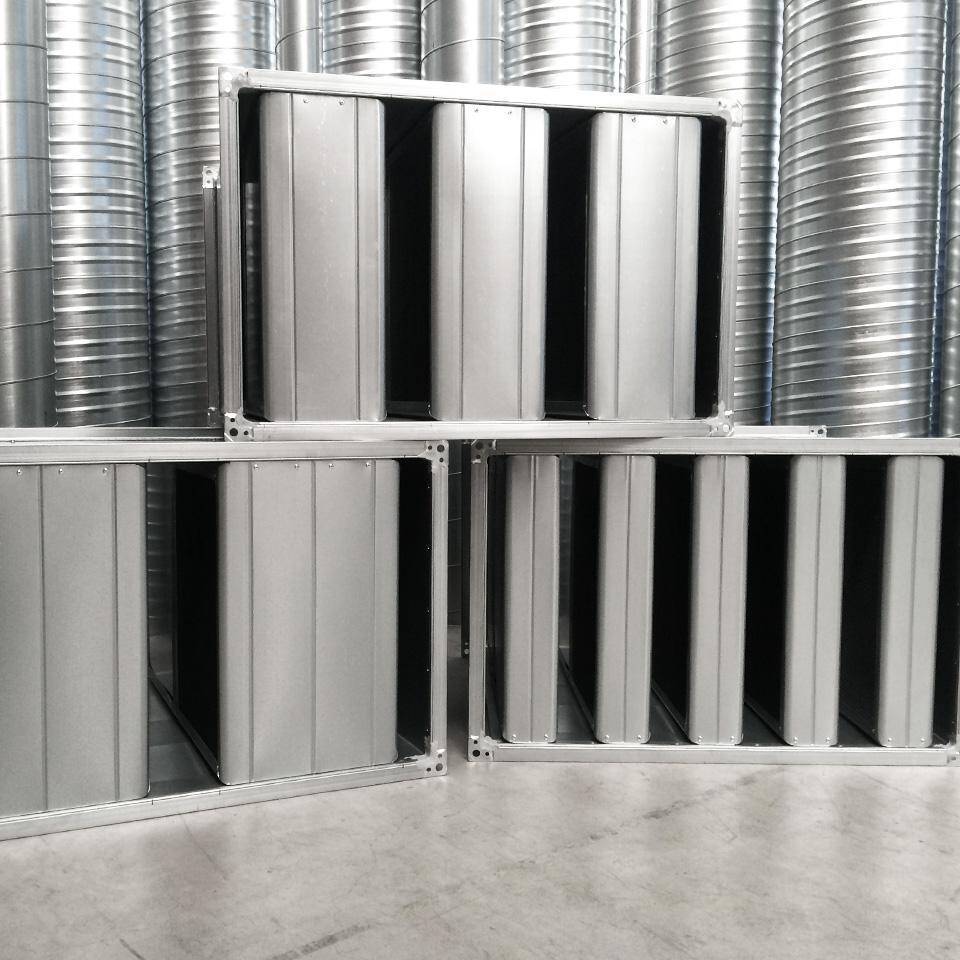

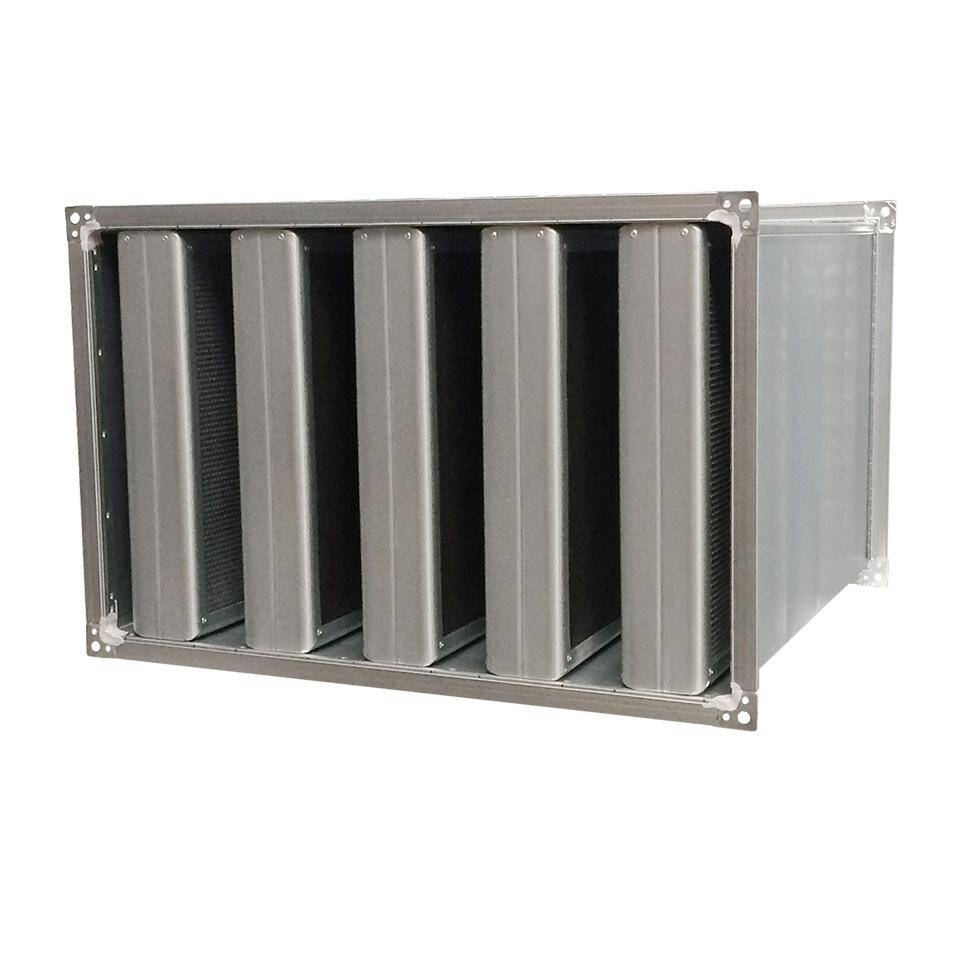

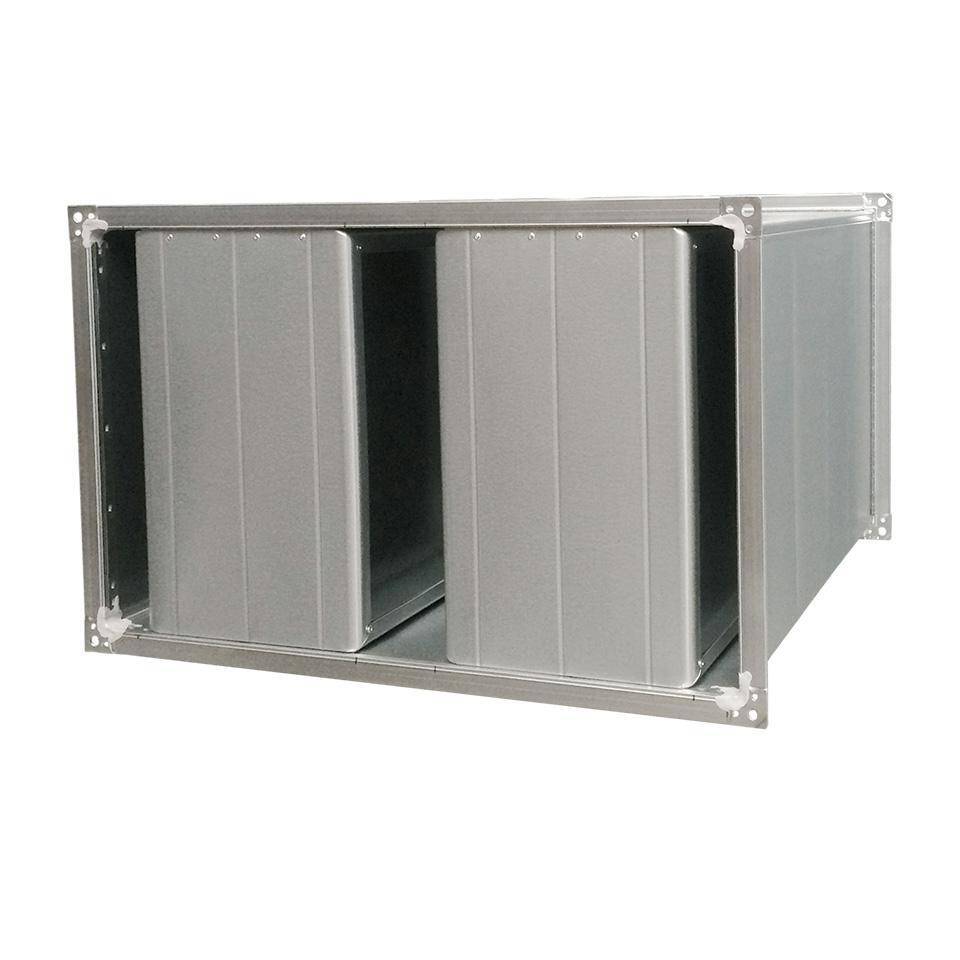

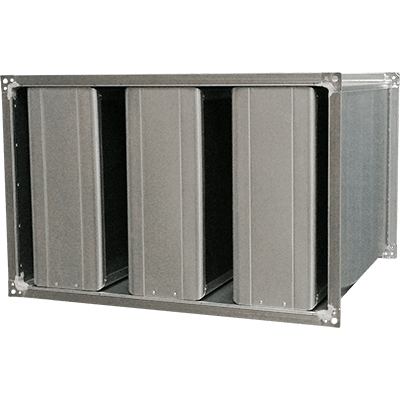

Der Kulissenschalldämpfer wird in rechteckiger Form aus verzinktem Stahlblech hergestellt und mit beidseitigem Anschlussrahmen für ein Luftkanalprofil versehen.

Die Schalldämmkulisse besitzt einen profiliertem Rahmen aus verzinktem Stahlblech mit einem strömungsgünstigem Radius. Das Absorptionsmaterial besteht aus verrottungssicherer und feuchtigkeitsabweisender Steinwolle (Baustoffklasse A1 nach DIN 4102). Als Füllung dient eine reiß- und abriebfeste Oberfläche aus beidseitig aufkaschierter Glasseide.

Die Kulissenschalldämpfer sind abriebfest bis 20 m/s Luftgeschwindigkeit und können bei Betriebstemperaturen bis max. 80°C eingesetzt werden.

Unsere airleben Kulissenschalldämpfer erreichen Luftdichtheitsklasse LDK B.

Eigenschaften

Standardausführung in LDK B
Druckbelastbarkeit +1.000 / -500 Pa
Temperaturbeständigkeit + 80 °C
Hygiene-Konformitätsprüfung nach VDI 6022
abriebfeste Glasseidenabdeckung für Luftgeschwindigkeiten im Kulissenspalt bis max. 20 m/s
Kulissenschalldämpfer nicht für den Außenbereich geeignet
Sonderausführung: Luftdichtheitsklasse LDK C oder LDK D
Sonderausführung: Druckbelastbarkeit +2.000/-750 Pa

Material

Kulissenschalldämpfer Stahl verzinkt (optional Edelstahl V2A), gefalzt, Versteifung durch Z-Profilierung
Verbindungsflansche (V1/V2) aus Luftkanalprofil EP 30 (optional Verbindungsflansche aus Winkeleisen)
abriebfeste Glasseidenabdeckung für Luftgeschwindigkeiten im Kulissenspalt bis zu 20 m/s
Glasseide ist mit fungizid nach VDI 6022 ausgestattet
mit strömungsgünstig profiliertem Rahmen aus verzinktem Stahl (optional Edelstahl V2A)
Kulissenrahmen durch Sicken versteift

Nennweiten

empfohlene Anström-/Abströmlänge 1,5 x Breite bzw. 1,5 x Höhe des Kulissenschalldämpfers je nachdem, welches das größere Maß ist
Formeln zur Berechnung des Kulissenspalts / Spaltgeschwindigkeit finden Sie im technischen Datenblatt
Kulissenbreite 100 mm, 200 mm oder 300 mm
