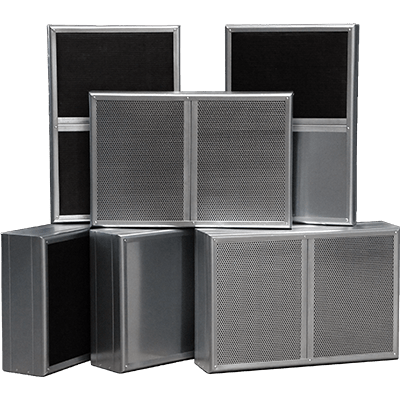

Schalldämmkulisse mit Glasseide-Abdeckung

Schalldämmkulissen für raumlufttechnische Anlagen – verzinkt oder Edelstahl V2A

  1. Home
  2. »
  3. Produkte
  4. »
  5. Schalldämmsysteme
  6. »
  7. Schalldämmkulissen

Schalldämmkulissen werden in raumlufttechnischen (RLT) Anlagen eingesetzt, um Schall entlang von Luftkanälen wirksam zu reduzieren. Sie dämpfen sowohl den Maschinenlärm von Lüftungsaggregaten als auch strömungsbedingte Geräusche im Kanalnetz. Damit tragen sie maßgeblich zur Einhaltung von Schallschutzanforderungen in Bürogebäuden, Schulen, Krankenhäusern und Industrieanlagen bei.

Die airleben Schalldämmkulissen sind speziell für den Einbau in rechteckige Luftkanäle konzipiert und zeichnen sich durch ihren strömungsgünstig profilierten Rahmen, niedrigen Druckverlust und einfache Montage aus. Dank der Prüfung am Fraunhofer Institut und der Konformität nach VDI 6022 und VDI 3803 erfüllen sie höchste Hygienestandards.

Sie haben Fragen?

Kontakt aufnehmen

Produktbeschreibung: Schalldämmkulissen

Unsere Schalldämmkulissen haben einen profilierten Rahmen aus verzinktem Stahlblech mit strömungsgünstigem Radius. Das Absorptionsmaterial ist aus verrottungssicherer und feuchtigkeitsabweisender Mineralwolle (Baustoffklasse A1 nach DIN 4102). Die Füllung der Schalldämmkulissen besteht aus einer reiß- und abriebfesten Oberfläche aus beidseitig aufkaschierter Glasseide.

Das Produkt ist abriebfest bis 20 m/s Luftgeschwindigkeit und kann bei Betriebstemperaturen bis max. 80 °C eingesetzt werden.

Die airleben Schalldämmkulissen wurden am Frauenhofer Institut getestet und bestehen die Hygiene-Konformitätsprüfung der allgemeinen Raumlufttechnik nach VDI 6022 und VDI 3803.

Profitieren Sie von der Energieeffizienz, dem niedrigen Druckverlust und dem geringen Gewicht.

Die Schalldämmkulissen erhalten Sie in den Breiten 100 mm, 200 mm und 300 mm.

Eigenschaften

  • Standardausführung in LDK B
  • Druckbelastbarkeit +1.000 / -500 Pa
  • Temperaturbeständigkeit + 80 °C
  • Hygiene-Konformitätsprüfung nach VDI 6022
  • abriebfeste Glasseidenabdeckung für Luftgeschwindigkeiten im Kulissenspalt bis max. 20 m/s
  • Kulissenschalldämpfer nicht für den Außenbereich geeignet
  • Sonderausführung: Luftdichtheitsklasse LDK C oder LDK D
  • Sonderausführung: Druckbelastbarkeit +2.000/-750 Pa

Material

  • strömungsgünstig profilierter Rahmen aus verzinktem Stahlblech (optional Edelstahl V2A)
  • Absorptionsmaterial aus verrottungssicherer und feuchtigkeitsabweisender Steinwolle (Baustoffklasse A1 nach DIN 4102)
  • abriebfeste schwarze Glasseidenabdeckung für Luftgeschwindigkeiten im Kulissenspalt bis max. 20 m/s
  • Glasseide ist mit fungizid nach VDI 6022 ausgestattet
Schalldämmkulissen online kaufen

Nennweiten

  • Kulissenbreite: 100 mm, 200 mm oder 300 mm möglich
  • Länge: 500 mm, 750 mm, 1.000 mm, 1.250 mm, 1.500 mm
  • Nennhöhe: 300 mm, 400 mm, 500 mm, 600 mm, 700 mm, 800 mm, 900 mm, 1.000 mm, 1.100 mm, 1.200 mm, 1.300 mm, 1.400 mm, 1.500 mm, 1.600 mm, 1.700 mm, 1.800 mm
  • Sondermaße von Schalldämmkulissen auf Anfrage möglich
  • Kulissenhöhe ist Nennmaß -5 mm

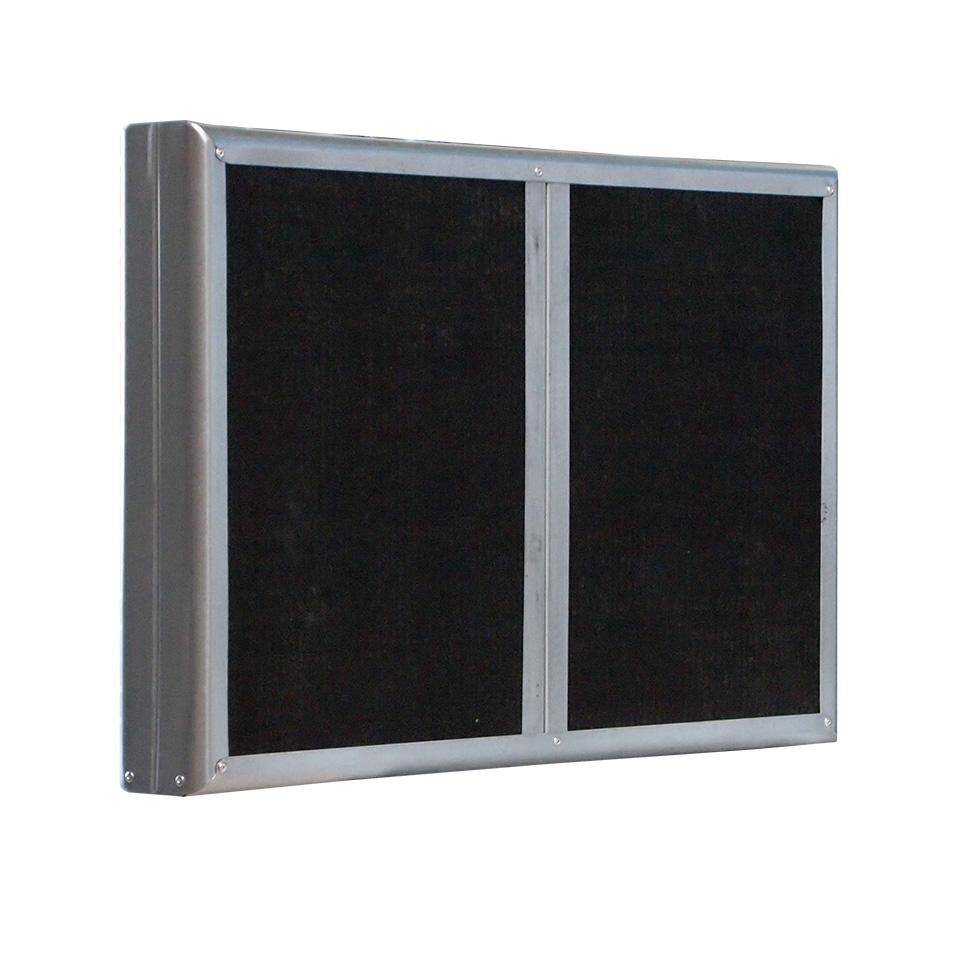

  • Ausführung ohne Kulissenabdeckung (SDK)

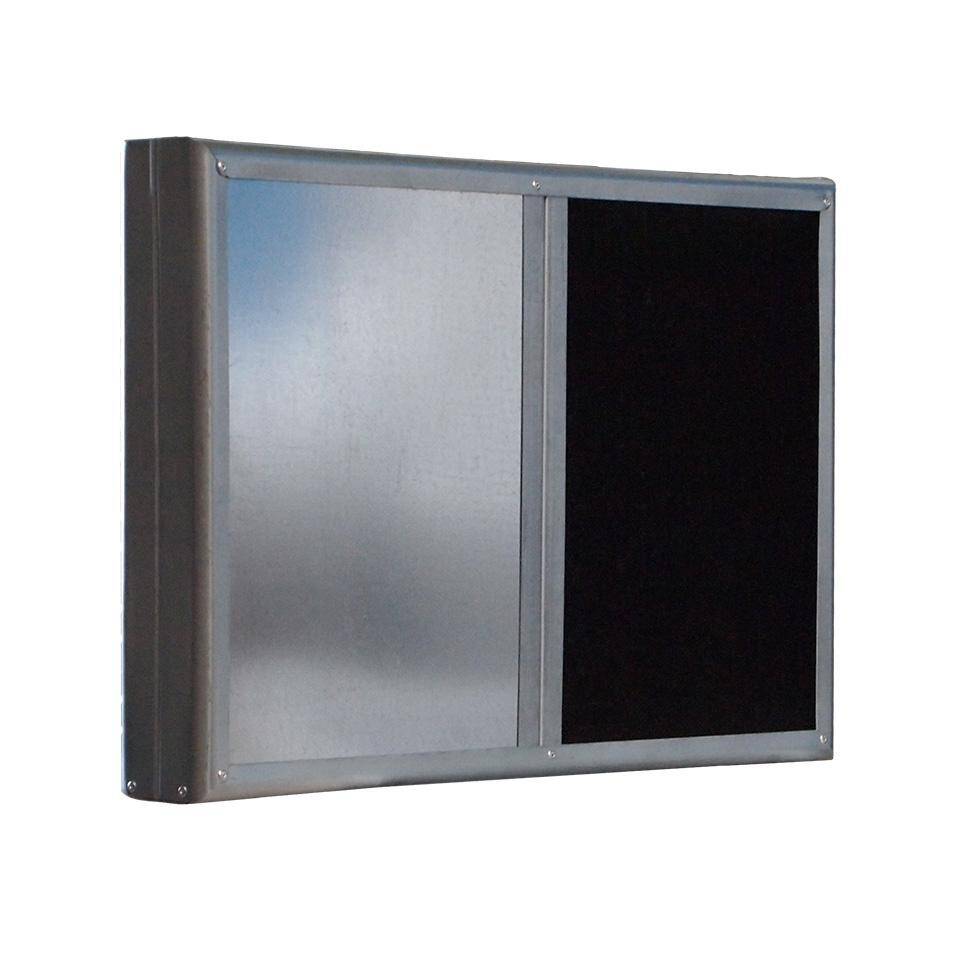

  • Ausführung mit wechselseitigem Kammerblech (SDK-K)

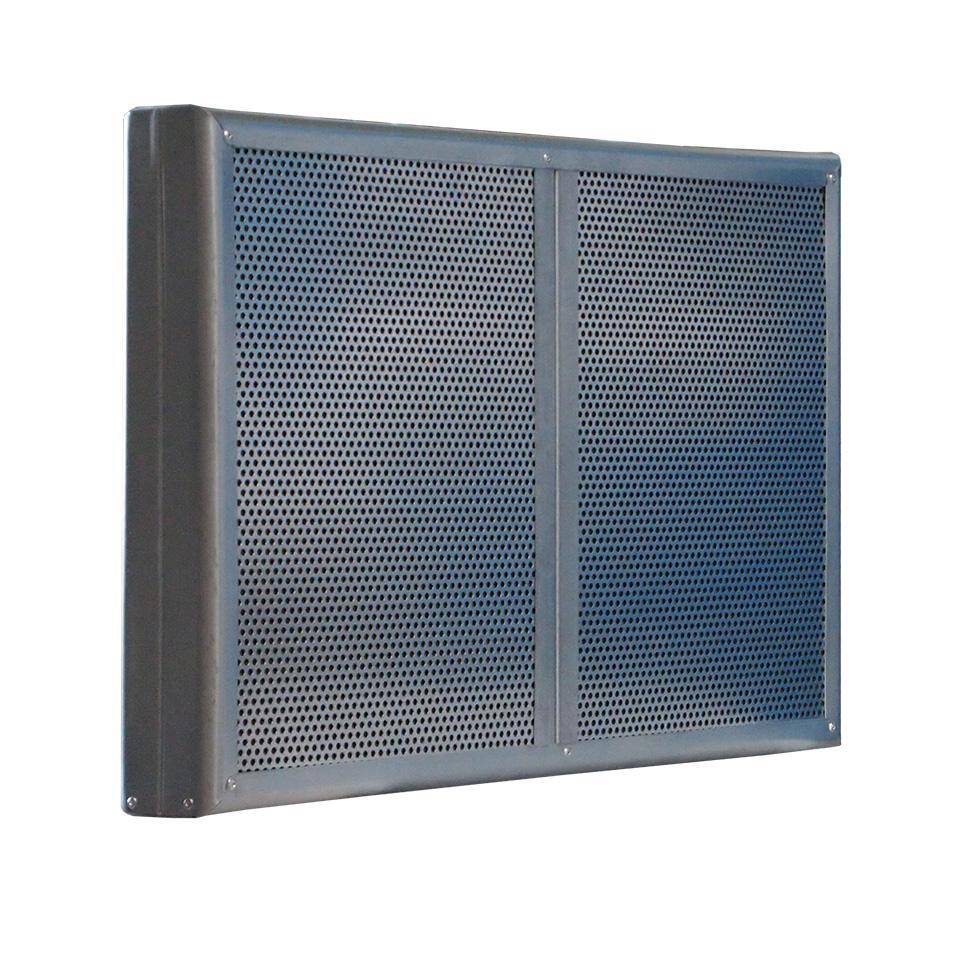

  • Ausführung mit kompletter Abdeckung mit Lochblech (SDK-L)

Bestellformular

Schalldämmkulissen

LV-Text

LV-Text Schalldämmkulissen

Zertifikat

Hygiene-Konformitätsprüfung | Schalldämmkulisse

Flyer

airleben Schalldämmkulisse

Die wichtigsten Fragen & Antworten auf einen Blick.

Sie haben weitere Fragen? Dann kontaktieren Sie uns gerne.

Was ist eine Schalldämmkulisse und wie funktioniert sie?

Eine Schalldämmkulisse ist ein passives Schalldämmelement, das in rechteckige Luftkanäle von raumlufttechnischen (RLT) Anlagen eingebaut wird. Sie besteht aus einem profilierten Rahmen mit einer schallabsorbierenden Füllung aus Mineralwolle, die von einer abriebfesten Glasseide-Abdeckung geschützt wird. Die durchströmende Luft wird durch den Spalt zwischen den Kulissen geführt – dabei wird Schallenergie in Wärme umgewandelt und der Geräuschpegel im Kanalnetz effektiv reduziert.

Wo werden Schalldämmkulissen eingesetzt?

Schalldämmkulissen kommen überall dort zum Einsatz, wo Lärmschutzanforderungen in lüftungstechnischen Anlagen eingehalten werden müssen – zum Beispiel in Bürogebäuden, Schulen, Krankenhäusern, Hotels und Industrieanlagen. Sie dämpfen sowohl den von Lüftungsaggregaten erzeugten Maschinenlärm als auch Strömungsgeräusche, die im Kanalnetz entstehen.

Was ist der Unterschied zwischen einer Schalldämmkulisse und einem Rohrschalldämpfer?

Schalldämmkulissen sind für den Einbau in rechteckige Luftkanäle konzipiert und bestehen aus mehreren parallel angeordneten Dämmplatten (Kulissen). Rohrschalldämpfer hingegen werden in runde Luftleitungen eingesetzt und bestehen typischerweise aus einem zylindrischen Gehäuse mit einem schallabsorbierenden Innenmantel. Die Wahl des richtigen Systems hängt von der Kanalgeometrie, dem geforderten Schalldämm-Maß und dem verfügbaren Einbauraum ab.

Welche Materialien stehen für Schalldämmkulissen zur Verfügung?

Die airleben Schalldämmkulissen sind standardmäßig mit einem Rahmen aus verzinktem Stahlblech erhältlich. Für Anwendungen mit erhöhten Hygiene- oder Korrosionsschutzanforderungen – etwa in Lebensmittelbetrieben oder Feuchtbereichen – steht optional Edelstahl V2A zur Verfügung. Das Absorptionsmaterial besteht aus verrottungssicherer, feuchtigkeitsabweisender Steinwolle der Baustoffklasse A1 nach DIN 4102.

Bis zu welcher Luftgeschwindigkeit und Temperatur sind Schalldämmkulissen geeignet?

Die airleben Schalldämmkulissen sind für Luftgeschwindigkeiten im Kulissenspalt von bis zu 20 m/s ausgelegt. Die maximale Betriebstemperatur beträgt +80 °C. Damit eignen sie sich für den breiten Einsatz in Standard-RLT-Anlagen ebenso wie in anspruchsvolleren Prozessluftanwendungen.

Sind Schalldämmkulissen hygienisch unbedenklich?

Ja. Die airleben Schalldämmkulissen wurden am Fraunhofer Institut geprüft und erfüllen die Hygiene-Konformitätsanforderungen der allgemeinen Raumlufttechnik gemäß VDI 6022 und VDI 3803. Die Glasseide-Abdeckung ist zusätzlich mit einem Fungizid nach VDI 6022 ausgestattet, um Schimmelbildung zu verhindern. Das entsprechende Zertifikat steht auf dieser Seite zum Download bereit.

In welchen Abmessungen sind Schalldämmkulissen erhältlich?

airleben Schalldämmkulissen sind in drei Kulissenbreiten (100 mm, 200 mm, 300 mm), Längen von 500 bis 1.500 mm sowie Nennhöhen von 300 bis 1.800 mm lieferbar. Damit lassen sich die meisten Standard-Kanalquerschnitte abdecken. Darüber hinaus sind Sondermaße auf Anfrage möglich.

Kann ich Schalldämmkulissen auch im Außenbereich einsetzen?

Nein. Schalldämmkulissen in der Standardausführung sind nicht für den Außenbereich geeignet. Für Außenanwendungen empfehlen wir, unsere technische Beratung zu kontaktieren, um eine geeignete Lösung zu finden.

Wie bestelle ich Schalldämmkulissen bei airleben?

Schalldämmkulissen können direkt über den airleben Onlineshop (airleben24.de) bestellt werden. Dort steht auch ein Konfigurationstool zur Kulissendimensionierung zur Verfügung. Alternativ können Sie das Bestellformular als PDF herunterladen oder unser Team direkt kontaktieren – wir beraten Sie gerne bei der Auslegung.
