Flexible Stutzen für Lüftungskanal und Lüftungsrohr dienen dazu, die Schwingungsübertragung zu unterbinden. Die flexiblen Verbindungen sind auch für Brandschutzklappen geeignete Varianten erhältlich.

Sie haben Fragen?

Produktbeschreibung: Flexible Verbindungen

Flexible Stutzen eignen sich besonders zum Einbau zwischen einer Luftleitung und einem Lüfter bzw. einer lufttechnischen Einheit. Sie dienen dazu, die Schwingungsübertragung zu unterbinden. Dabei spricht man auch von Körperschallentkopplung. Flexible Verbindungen werden dazu als elastische Verbindung, elastische Verbinder oder flexible Stutzen eingesetzt. Auch zur Längenkompensation kommen sie zum Einsatz. Die flexiblen Stutzen für Lüftungskanal und Rohr sind luftdicht mit Luftdichtheitsklasse LDK C nach DIN EN 13180 und sind geeignet nach VDI 6022.

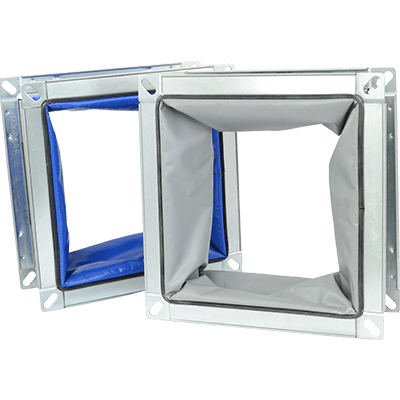

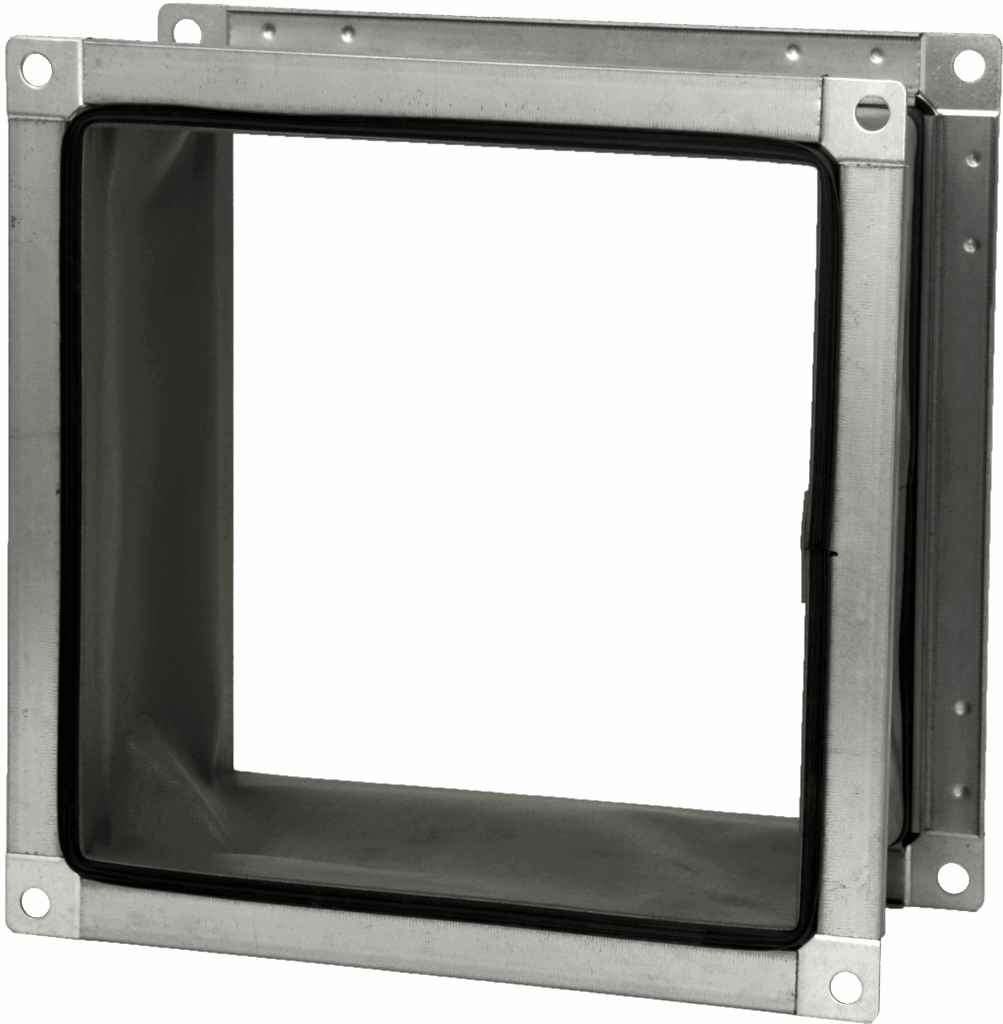

Aufbau eckig

Die eckige flexible Verbindung besteht aus einem PVC-Band (STS-PVC) mit Flansch (beidseitig mit Luftkanalprofil EP30 Stahl verz.). Ein Dämpfungsstreifen ist in der Flanschleiste integriert und dort befestigt. Das Polyestergewebe ist 130 mm lang, grau und beidseitig mit PVC beschichtet.

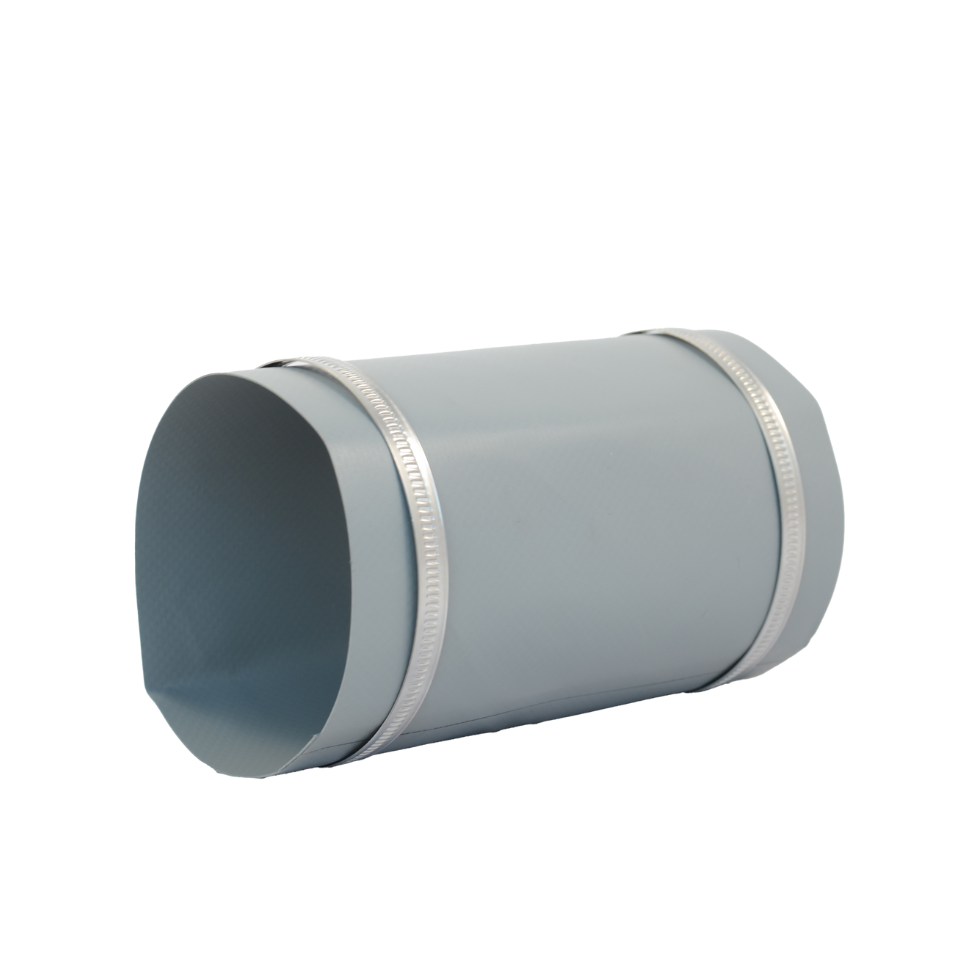

Aufbau rund

Der runde flexible Stutzen besteht aus einem runden Balg mit beidseitigen Spannbändern, die lose mitgeliefert werden. Das Polyestergewebe ist 175 mm lang, grau und beidseitig mit PVC beschichtet.

Aufbau eckig für Brandschutzklappen

Die eckige flexible Verbindung besteht aus einem PVC-Band (STS-PVC-B2) mit Flansch (beidseitig mit Luftkanalprofil EP30 Stahl verz.). Ein Dämpfungsstreifen ist in der Flanschleiste integriert und dort befestigt. Das Polyestergewebe ist 150 mm lang, blau und beidseitig mit PVC beschichtet. Das Bandmaterial ist gemäß DIN 4102 B2 geeignet für Brandschutzklappen.

Aufbau rund für Brandschutzklappen

Der runde flexible Stutzen besteht aus einem runden Balg (STS-PVC-B2) mit beidseitigen Spannbändern, die lose mitgeliefert werden. Das Polyestergewebe ist 150 mm lang, blau und beidseitig mit PVC beschichtet. Das Bandmaterial ist gemäß DIN 4102 B2 geeignet für Brandschutzklappen.

Eigenschaften

Temperaturbereich: -25°C bis +70°C

Druckbereich: +2.000/-750 Pa

Luftdichtheitsklasse C nach DIN EN 13180

Geeignet nach VDI 6022

Material

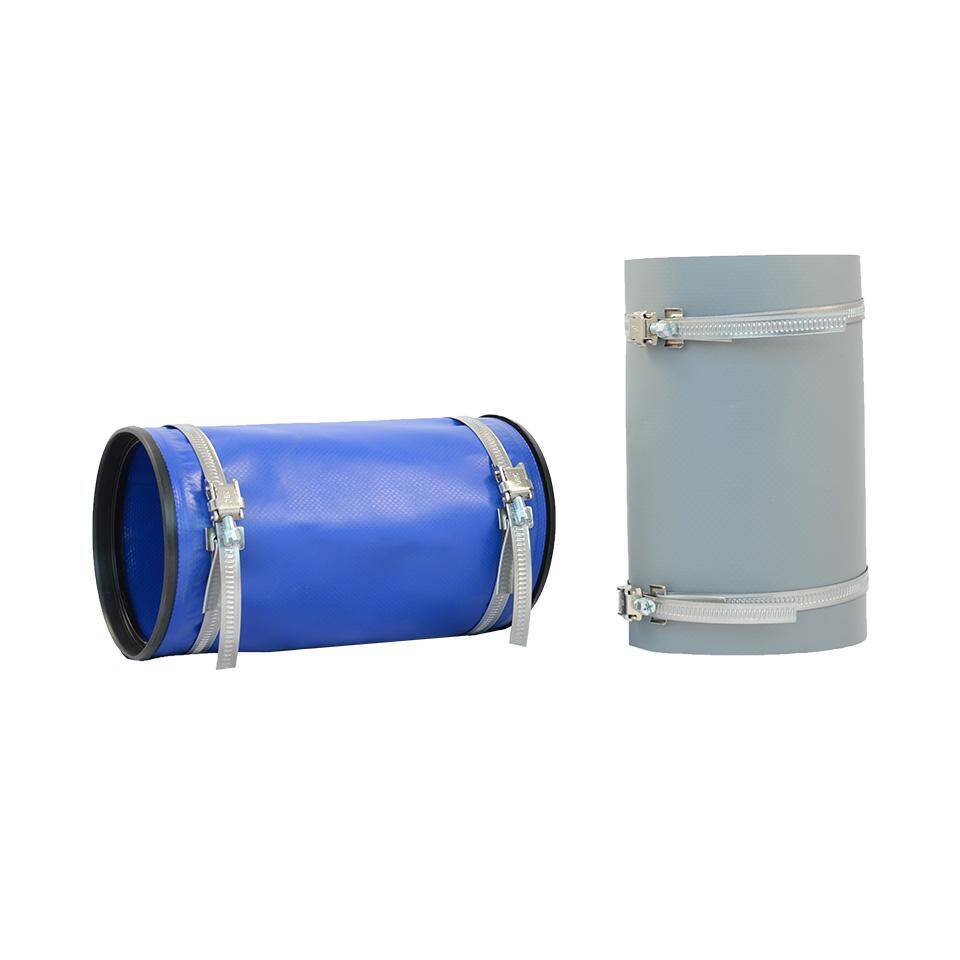

Flexibler Stutzen eckig:

  • rechteckige flexible Verbindung aus PVC-Band
  • Polyestergewebe (STS-PVC) 130 mm, grau, beidseitig mit PVC beschichtet



Flexibler Stutzen rund:

  • Balg 175 mm, grau, beidseitig mit PVC (STS-PVC) beschichtet
  • beidseitig Spannband (lose)



Flexibler Stutzen eckig Brandschutzklappe:

  • rechteckige flexible Verbindung aus PVC-Band
  • Polyestergewebe (STS-PVC-B2) 150 mm, blau, beidseitig mit PVC beschichtet

Nennweiten

eckig: gestreckte Länge 130 mm

rund: gestreckte Länge 175 mm

eckig Brandschutzklappe: gestreckte Länge 150 mm
