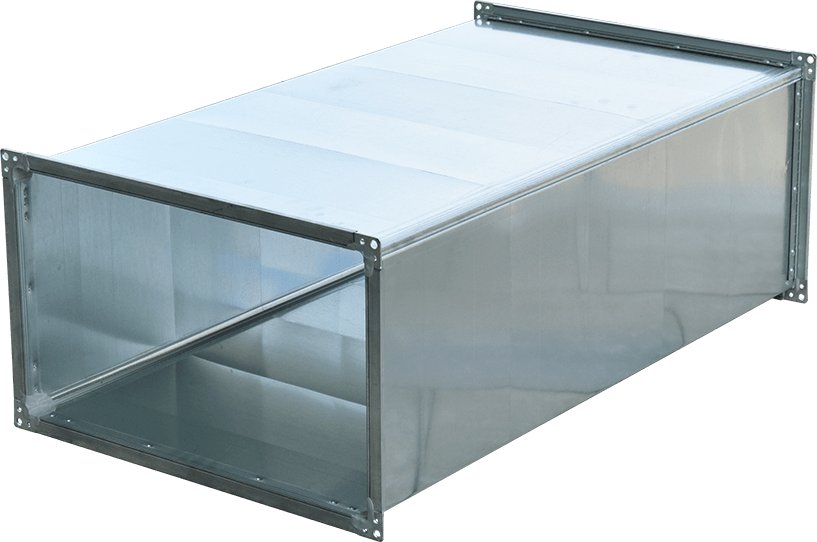

Luftleitung eckig
gefalzt

Lüftungskanal in gefalzter Ausführung aus verzinktem Stahlblech, Aluminium, Edelstahl V2A oder V4A. Allgemeine Ausführung der Luftleitung nach DIN EN 1505. Luftdichtheitsklasse B oder C nach DIN EN 1507.

Sie haben Fragen?

Produktbeschreibung: Luftleitung gefalzt

Luftleitungen und Formteile aus verzinktem Stahlblech sind geeignet für den Einsatz in raumlufttechnischen Anlagen, für Luft ohne aggressive Dämpfe oder verschleißfördernde Feststoffe.

Unsere eckigen Lüftungskanäle und Formteile haben einen aufgesteckten Leichtprofilrahmen. Die eingespritzte Dichtmasse erzeugt eine dauerelastische Abdichtung. Die von innen erfolgte Abdichtung ist silikonfrei. Bei einer Kantenlänge der Luftleitung kleiner 300 x 300 mm kann auch eine Abdichtung von außen erfolgen. Die airleben® Lüftungskanäle sind mit der Luftdichtheitsklasse B und C nach DIN EN 1507 erhältlich.

Betriebstemperatur: min./max. der geförderten Luft -15 C° bis +80 C°

Luftdichtheit:

Luftdichtheitsklasse B nach DIN EN 1507
Luftdichtheitsklasse C nach DIN EN 1507
Luftdichtheitsklasse C nach DIN EN 1507, fett- und aerosolatdicht nachgedichtet

Eigenschaften

Ausführung: allgemeine Ausführung der Luftleitung nach DIN EN 1505, gefalzt

Betriebstemperatur: min./max. der geförderten Luft -15 C° bis +80 C°

Luftdichtheit:

Luftdichtheitsklasse B nach DIN EN 1507
Luftdichtheitsklasse C nach DIN EN 1507
Luftdichtheitsklasse C nach DIN EN 1507, fett- und aerosolatdicht nachgedichtet

Druckbeständigkeit:

Druckbereich +1.000/-500 Pa
Druckbereich +2.000/-750 Pa

Material

Material: verzinktes Stahlblech, Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D, Zinkauflage 140 bis 275 g/m²

Oberfläche: unbehandelt, nach DIN EN 10346 kann das Aussehen der Zinkoberfläche der Luftleitung variieren und durch Oxidation dunkler werden

Kantenlängen

Kantenlängen:

kleinste Kantenlänge 150 mm
größte Kantenlänge 2.000 mm

Standardlängen: Standard-Luftkanallänge 1.500 mm

Innenradien:

kleinster Innenradius 100 mm
kleinste gerade Verlängerung 30 mm für Leichtprofilrahmen
kleinste gerade Verlängerung bei Bogenkanälen / Winkelstücken 50 mm für Leichtprofilrahmen

Technische Datenblätter

Lüftungskanal AlMg3 gefalzt

Lüftungskanal Ausführungsarten

Lüftungskanal Druckbelastung

Lüftungskanal Kennzahlen DIN-Teile

Lüftungskanal LDK

Lüftungskanal Leitbleche

Lüftungskanal Radien

Lüftungskanal Stahlblech verzinkt gefalzt

Lüftungskanal Toleranz

Lüftungskanal V2A gefalzt

Lüftungskanal V4A gefalzt

Lüftungskanal Verbindungen

Lüftungskanal Versteifung

Bestellformular

Technische Ausführung gefalzte Luftleitungen

Technisches Infoblatt

Lüftungskanal Montageempfehlung gefalzt

LV-Text

LV-Text Luftleitung gefalzt

Zertifikate

Hygiene-Konformitätsprüfung | Luftkanal eckig - gerade

Hygiene-Konformitätsprüfung | Luftkanal eckig - Formteil

Die wichtigsten Fragen & Antworten auf einen Blick.

Sie haben weitere Fragen? Dann kontaktieren Sie uns gerne.

Was ist eine gefalzte Luftleitung und wofür wird sie eingesetzt?

Eine gefalzte Luftleitung ist ein eckiger Lüftungskanal, dessen Längsnaht durch einen Falz statt durch Schweißen verbunden wird. Sie kommt in raumlufttechnischen Anlagen zum Einsatz, etwa in Büro-, Gewerbe- und Industriegebäuden, überall dort, wo Luft ohne aggressive Dämpfe oder verschleißfördernde Feststoffe transportiert wird.

Aus welchen Materialien wird die eckige Luftleitung gefertigt?

Die Luftleitung ist in verzinktem Stahlblech, Aluminium sowie Edelstahl V2A und V4A erhältlich. Das verzinkte Stahlblech entspricht der Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D mit einer Zinkauflage von 140 bis 275 g/m². Welches Material am besten geeignet ist, hängt vom Einsatzbereich und den Anforderungen an Korrosionsschutz und Hygiene ab.

Nach welcher Norm ist die Luftleitung gefertigt und was bedeuten die Luftdichtheitsklassen B und C?

Die allgemeine Ausführung erfolgt nach DIN EN 1505, die Luftdichtheit ist nach DIN EN 1507 zertifiziert. Die Luftdichtheitsklassen geben an, wie gering die zulässige Leckluftrate eines Kanalsystems ist. Klasse C ist dichter als Klasse B und wird vor allem bei höheren Anforderungen an Energieeffizienz und Hygiene eingesetzt, etwa in Krankenhäusern, Laboren oder Küchenabluftanlagen. airleben bietet beide Klassen sowie eine zusätzlich fett- und aerosolatdicht nachgedichtete Variante der Klasse C an.

Wie wird die Dichtheit der Luftleitung erreicht?

Die eckigen Kanäle besitzen einen aufgesteckten Leichtprofilrahmen. Eine eingespritzte, dauerelastische und silikonfreie Dichtmasse sorgt von innen für die Abdichtung. Bei Kantenlängen unter 300 x 300 mm ist alternativ auch eine Abdichtung von außen möglich.

Welche Kantenlängen sind erhältlich und für welchen Temperatur- und Druckbereich ist die Luftleitung ausgelegt?

Die Kantenlängen reichen von 150 mm bis 2.000 mm, die Standard-Kanallänge beträgt 1.500 mm; Sonderlängen und -maße sind auf Anfrage möglich. Die geförderte Luft darf eine Temperatur zwischen -15 °C und +80 °C haben. Bei der Druckbeständigkeit stehen zwei Bereiche zur Wahl: +1.000/-500 Pa und +2.000/-750 Pa, je nach Anforderung des Lüftungssystems.

Wo finde ich technische Datenblätter, Bestellformulare und Zertifikate?

Alle technischen Datenblätter, das Bestellformular für die technische Ausführung, das Montage-Infoblatt, den LV-Text sowie die Hygiene-Konformitätsprüfungen stehen direkt auf dieser Produktseite zum Download bereit.

Kann ich die Luftleitung online auslegen oder direkt bestellen?

Ja. Über den Online-Shop airleben24.de können Sie die Luftleitung auslegen und bestellen. Für technische Beratung, individuelle Anforderungen oder Sondermaße steht Ihnen zusätzlich das airleben Beratungsteam zur Verfügung. Das Angebot richtet sich ausschließlich an Gewerbetreibende.
