Jalousieklappe

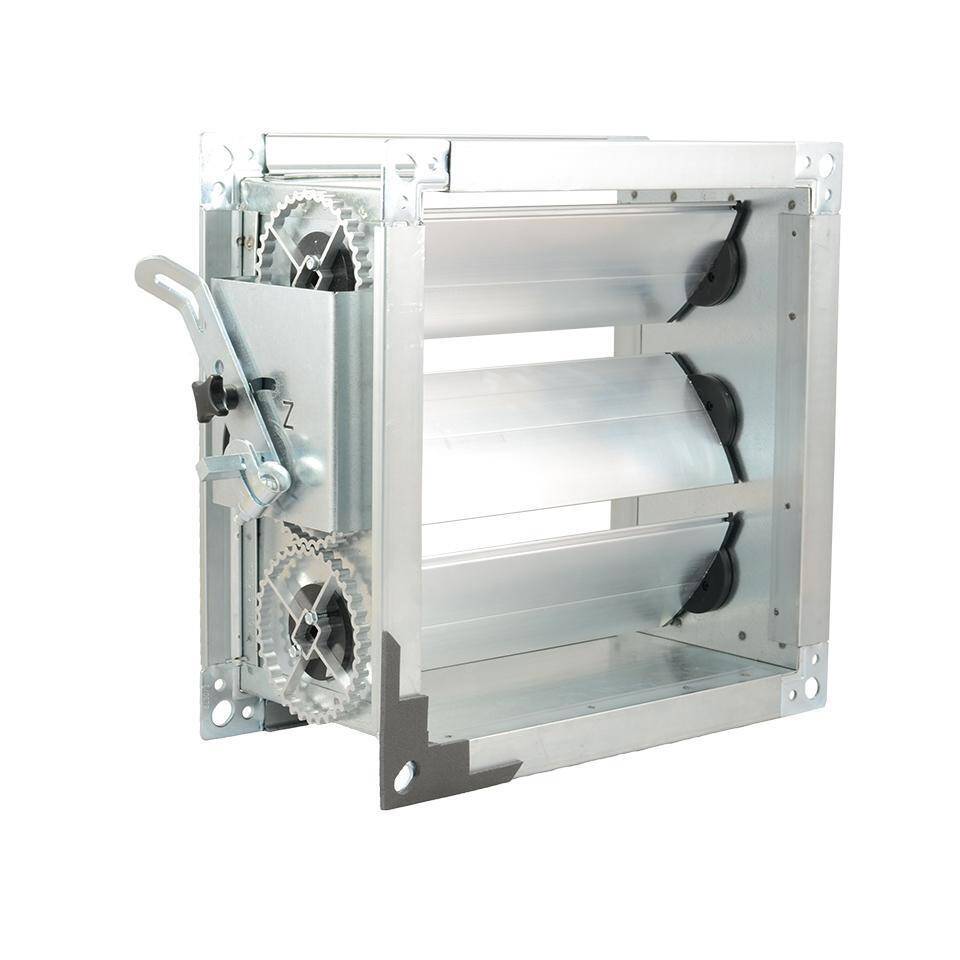

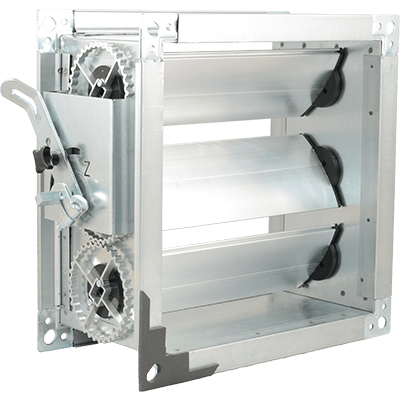

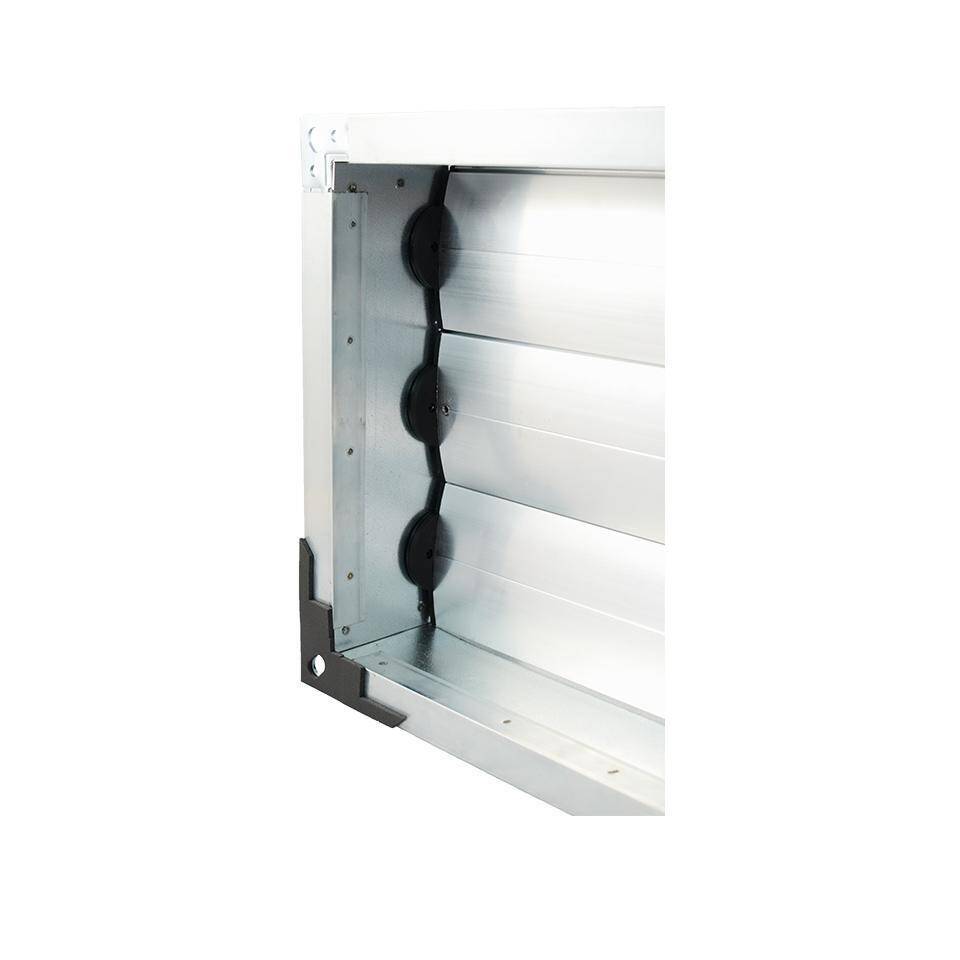

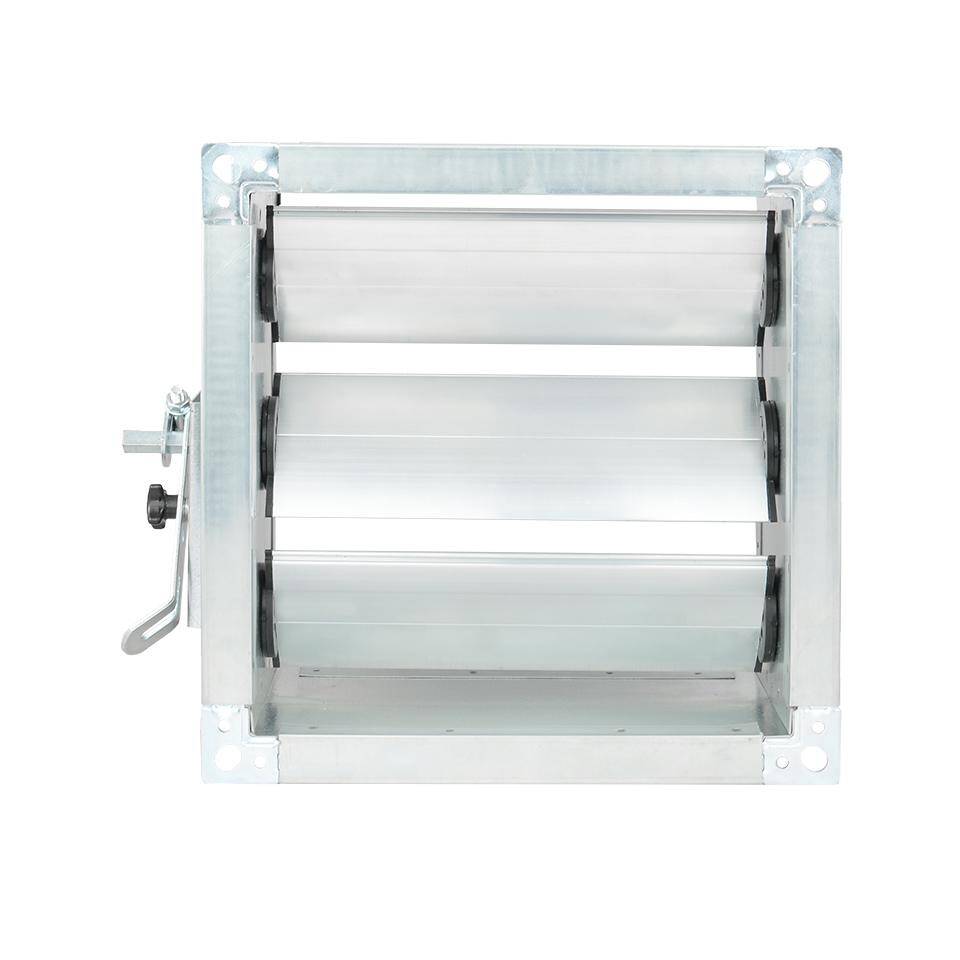

Jalousieklappe JK-AV


aus verzinktem Stahl

Rechteckige Jalousieklappen aus verzinktem Stahl zur Volumenstrom- und Druckeinstellung sowie zur luftdichten Absperrung von Luftleitungen in raumlufttechnischen Anlagen.

Sie haben Fragen?

Produktbeschreibung: Jalousieklappe

Die Jalousieklappe besteht aus einem verzinkten Rahmen und die Hohlkörperlamellen sind aus Aluminium-Profil. Ebenso ist die Anbauplatte AP2 aus verzinktem Stahl. Die außenliegenden Aluminium-Zahnräder der Jalousieklappe laufen gegenläufig. Die Achsengröße beträgt 10 x 10 mm. Die Jalousieklappe verfügt über einen beidseitigem Anschlussrahmen aus dem Luftkanalprofil EP30. Es eignet sich für eine Bautiefe von 180 mm und ist Temperaturbeständig bis +80 ° C.

Unsere Jalousieklappen erreichen die Luftdichtheitsklasse LDK B und sind für Zuluft und Abluft geeignet. Sie können manuell oder mit Stellmotor justiert werden und sind wartungsfrei.

Eigenschaften

  • Ausführung: allgemeine Ausführung der Jalousieklappe nach DIN EN 1505, gefalzt

    Temperaturbeständigkeit: +80 C°

    Luftdichtheit: Luftdichtheitsklasse B nach DIN EN 1507

    Druckbeständigkeit: Druckbereich +1.000/-500 Pa

    Sonstiges:

    • gegenläufige Lamellen
    • mit außenliegenden Alu-Zahnrädern
    • beidseitige Anschlussrahmen
    • nicht dichtschließend nach DIN 4106

Material

  • Anschlussrahmen Stahl verzinkt EP30
  • Hohlkörperlamellen aus Aluminium
  • Jalousieklappen-Zahnräder aus Aluminium

Nennweiten

  • Bautiefe Jalousieklappe 180 mm
  • min. Abmessung 200 x 100 mm
  • max. Abmessung 1.000 x 1.000 mm
  • Hohlkörperlamelle 100 mm
